SS-MRSシリーズ マルチリーダーシステム
SS-MRSシリーズ
マルチリーダーシステム
オープン価格
- 特長
- 仕様
- 型番
- ダウンロード
特長

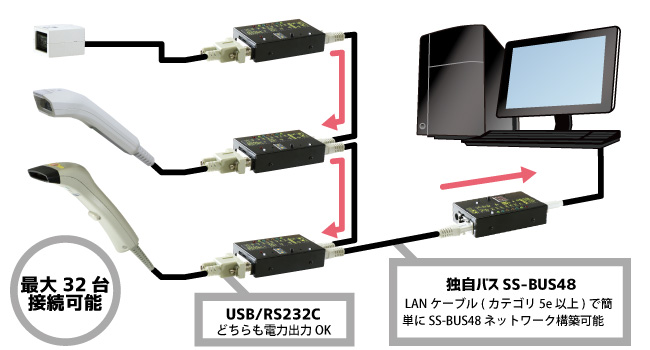

複数のバーコードリーダを1台に束ねる
マルチリーダーシステム
- 1 台のWindows PC で 集中管理・設定するユーティリティーソフト付属（親機）
- 最大32 台のバーコードリーダーを
デイジーチェーン(数珠つなぎ)接続

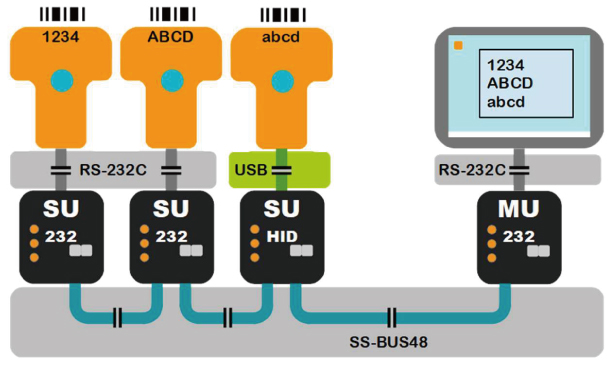

複数のバーコードリーダのデータを1台の受信機器に集約
マスタ（親機：1台）とスレーブ（子機：最大32台）を独自バス(SS-BUS48)にてネットワーク接続し、スレーブ（子機）に接続したバーコードリーダなどのRS232C/HID通信機器のデータを統合します。
簡単に複数の送信機器のデータを１台の受信機器に集めることができます。
| マスタ：親機 | SS-MRS-MU232 |
| スレーブ：子機 | SS-MRS-SU232（RS232C） |
| スレーブ：子機 | SS-MRS-SUHID（USB HID） |

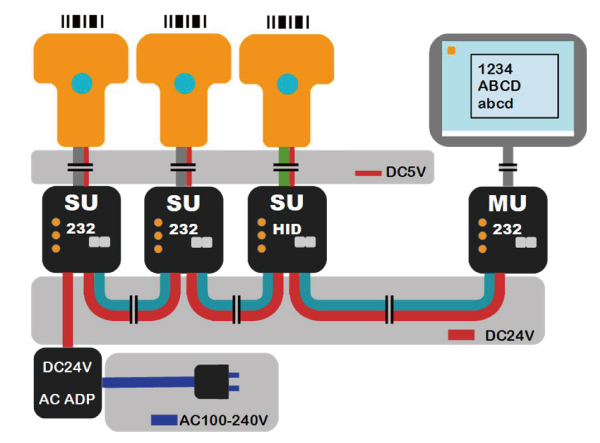

任意のユニットから全体に電源供給可能
任意のユニットにDC24V AC アダプタを接続するだけで、システム全体に電源を供給可能。
スレーブ（子機）に接続したバーコードリーダなどのRS232C/HID通信機器には、USB バスパワー、またはRS-232C のD-subコネクタ経由でDC5V 電源を供給できます。(受電可能な機種に限る)
バスネットワーク SS-BUS48とは
- システムサコム工業社独自のバスネットワークです。
- 市販のLANケーブル(カテゴリ5e以上)で簡単にネットワークの構築ができます。
- 総延長距離最大1.2kmの長距離データ通信ができます。
- ACアダプタが接続されているデバイスからLANケーブル経由で他のデバイスへ電源供給を行います。この機能によりデバイスの配置が簡単に行えます。
(システム構成によってはACアダプタの追加が必要です)

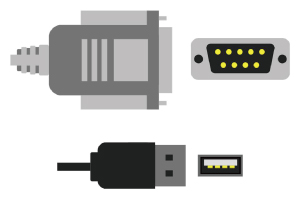

様々な読み取り機器に対応
バーコードリーダ以外に、USB HIDのカードリーダ、RS-232C 接続のセンサや計器などの読み取り専用機器が接続できます。

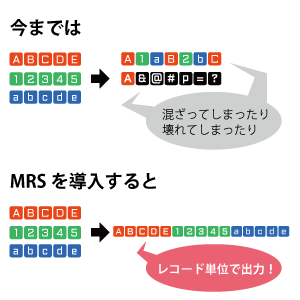

レコード単位で安全にデータ出力
複数の機器で一斉に読み取った場合でも、それぞれのデータを蓄積、レコードごとに出力するため、大切なデータが崩れてしまうことがありません。
データは機器本来のフォーマットのまま出力されます。
仕様
SS-MRS-MU232 (マスタ：親機)
| 項目 | 仕様 | |
|---|---|---|
| コネクタ | RS232C：Dsub9P(メス/#4-40インチネジ) USB：MicroB SS-BUS48：RJ45(8P8C) |
|
| 電源 | 1.付属AC アダプタ(24V 2A) 2.SS-BUS48 経由USB バスパワー(24〜13V) 3.MicroUSB(5V)：SS-BUS48に電源出力無し |
|
| 外部電源出力 | RJ45コネクタよりSS-BUS48ネットワークへ24V | |
| 絶縁部 | RS-232C/USB系とSS-BUS48において、電磁的絶縁DC500Vにて50MΩ以上絶縁 | |
| 対応OS | Windows 10(32bit/64bit) Windows 8.1(32bit/64bit) Windows 8(32bit/64bit) Windows 7(32bit/64bit) Windows Vista(32bit/64bit) Windows XP(32bit/64bit) Windows 2000 Windows Me Windows 98 Windows Server 2012(64bit) Windows Server 2008(32bit/64bit) Windows Server 2008 R2 Windows Server 2003(32bit/64bit) |
|
| RoHS | 対応 | |
| サイズ | 50(W)X90.2(W)X19.8(H)mm (突起物含まず) | |
| 重量 | 約140g | |

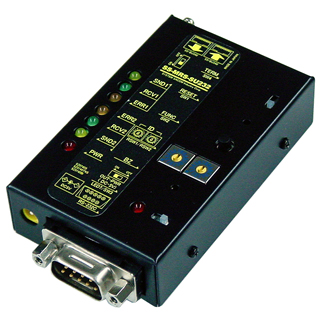

SS-MRS-SU232 (スレーブ：子機)
| 項目 | 仕様 | |
|---|---|---|
| コネクタ | RS232C：Dsub9P(オス/#4-40インチネジ) SS-BUS48：RJ45(8P8C) |
|
| 電源 | 1.別売AC アダプタ 2.SS-BUS48(24〜13V 2A) |
|
| 外部電源出力 | Dsub9ピンコネクタより外部機器へ0.5W RJ45コネクタよりSS-BUS48ネットワークへ24V |
|
| 絶縁部 | RS-232C系とSS-BUS48において、電磁的絶縁DC500Vにて50MΩ以上絶縁 | |
| サイズ | 50(W)X90.2(W)X19.8(H)mm (突起物含まず) | |
| 対応OS | OSに依存しない | |
| RoHS | 対応 | |
| 重量 | 約135g | |
SS-MRS-SUHID (スレーブ：子機)
| 項目 | 仕様 | |
|---|---|---|
| コネクタ | USB(HID)：Aタイプ SS-BUS48：RJ45(8P8C) |
|
| 電源 | 1.別売AC アダプタ 2.SS-BUS48(24〜13V 2A) |
|
| 外部電源出力 | USBコネクタより外部機器へ2.5W RJ45コネクタよりSS-BUS48ネットワークへ24V |
|
| 絶縁部 | USB系とSS-BUS48において、電磁的絶縁DC500Vにて50MΩ以上絶縁 | |
| サイズ | 50(W)X90.2(W)X19.8(H)mm (突起物含まず) | |
| 対応OS | OSに依存しない | |
| RoHS | 対応 | |
| 重量 | 約130g | |
型番
SS-MRS-MU232 (マスタ：親機)
セット内容
- SS-MRS-MU232本体
- マニュアル
- CD-ROM
(ドライバ・設定ユーティリティなど) - ｍicroUSBケーブル
RS232C ケーブル - ACアダプタ
| 型番 | 仕様 |
|---|---|
| SS-MRS-MU232 | マルチリーダシステム(マスタ), ACアダプタ/microUSBケーブル/RS232Cケーブル付属 |
SS-MRS-SU232 (スレーブ：子機)
セット内容
- SS-MRS-SU232本体
- LAN ケーブル（SS-BUS48用）
- マニュアル
| 型番 | 仕様 |
|---|---|
| SS-MRS-SU232 | マルチリーダシステム(スレーブ RS232Cタイプ) |
SS-MRS-SUHID (スレーブ：子機)
セット内容
- SS-MRS-SUHID本体
- LAN ケーブル（SS-BUS48用）
- マニュアル
| 型番 | 仕様 |
|---|---|
| SS-MRS-SUHID | マルチリーダシステム(スレーブ USB-HIDタイプ) |
オプション
| 型番 | 仕様 |
|---|---|
| ADPT-R5（*） | ACアダプタ DC24V/2A |
| (*) | ACアダプタは機器構成に応じて追加ください。 SS-MRS-MU232 (マスタ：親機)には付属しています。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
