MODEL 2560 コードレスリニアイメージャ

MODEL 1500P/WA ガンスタイル バーコードリニアイメージャ
CipherLab 製品リストへ
MODEL
2560シリーズ
コードレスリニアイメージャ
ベストプライス
一次元コードIP54IP545年保証

ラインナップ

 バーコードモデル 2500
 二次元モデル 2504
 無線式二次元モデル 2564
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • 2500ピクセルの光学センサ搭載
    解像度：0.076mm
    読取速度：578 スキャン/秒
  • Bluetooth V4.0搭載
    見通し100ｍの無線通信が可能
  • 低コントラストコード読取（PCS 15％）

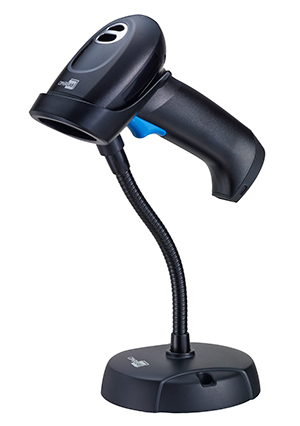

  • オプションのオートスタンドを使えば、ハンズフリーオペレーションにも最適
  • 1.8mの落下・衝撃に耐える頑丈ボディ
  • IP54準拠

IP54、耐落下1.8mの堅牢ボディ

優れた耐久性

IP54の防塵防滴性能と堅牢性を兼ね備えたスキャナです。
1m×1000回のタンブリングテストと、1.8mの高さからコンクリートへの落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。

低コントラストのコード読み取り

ダメージバーコード

ダメージを受けたバーコードや低コントラストのバーコード、液晶画面上に表示されたバーコードなどをストレスなく読み取りできます。

手ぶれに強い高速読み取り

高速読取

578スキャン/秒の高速読み取りで、動きの多い作業現場でも手ぶれの心配なく読み取りが可能です。

アクセサリ

■バッテリチャージャ

RS232C接続

■BTベース（バッテリ取り付け）

キーボード接続

テザープレート（フック用オプション）

テザープレートはスキャナ上部のフック用オプションです。
作業現場でスキャナを壁面にかけることができるようになるため、
設置スペースを削減し、省スペースで運用することが可能です。

■通常モデル

RS232C接続

■テザープレートモデル

キーボード接続

▲ Up
仕様

対応バーコードシンボル

一次元コード（バーコード）
コーダバー, コード 39,コード 93,コード 128,GS1 DataBar (RSS), Industrial 2 of 5,Interleave 2 of 5,ISBT-128, Italian and French Pharmaコードs,Matrix 2 of 5,MSI, Plessey,Telepen,UPC/EAN/GS1-128,コード11他

読取深度参考値

NB 読取深度
0.076mm（CODE39：3mil） 3 ～ 10 cm
0.127mm（CODE39：5mil） 2 ～ 14 cm
0.33mm（UPCA：13mil） 0.5 ～ 38 cm
0.508mm（CODE39：20mil） 1.5 ～ 60 cm

■ 仕様表

項目 仕様
無線機能 Bluetooth® V4.0
デュアルモード(2.1 + EDR/ BLE)
通信範囲 （*1） 見通し100 m
標準プロファイル SPP, HID, GATT
光学センサ 2500 ピクセル
光源 赤色LED 625 nm (2個)
解像度 0.076mm（3 mil）
スキャン角度 ピッチ：± 70°
スキュー：± 70°
最小PCS 15%
スキャン速度 578 スキャン/秒
周囲照度 100,000 lux以下
ハンズフリースキャン 自動検知モードと連続モード
プログラム可能な機能 データ編集機能、シンボロジー構成
寸法（L x W x H） 161 x 66 x 96mm
重量 185g (バッテリ込み)
スイッチ タクタイルスイッチ
メモリ 受信バッファ：10 KB
データメモリ（バッチモード）：4MB
稼働時間（*2） 60時間
電圧 3.7 V 800mAh リチウムイオンバッテリ
消費電力 （*3） 待機：12 mA
動作：250 mA
温度 動作: 0 ～ 50℃
保管: -40～ 70℃(バッテリなし)
湿度 動作: 10 ～  90％
保管: 5 ～ 95％
耐衝撃 1.8 m の高さからコンクリート上に複数回の落下
1000回 (1 m) タンブリング試験
環境保護 IP54
静電気 ±10 kV 接触放電
±20 kV 空中放電
規格 FCC, IC, CE, RCM,
BSMI, NCC, KC, SRMC
REACH, WEEE, ErP, Eurpoe RoHS, Taiwan RoHS, China RoHS
構成 設定アプリ：ScanMaster（ Windows® ベース）
保証 5年
(*1)通信クレードル使用時
(*2)5秒に1回読み取りを行う場合
(*3)USB通信時
▲ Up
型番

■ MODEL 2560 コードレスリニアイメージャ

型番 仕様
2560-W-SU コードレスリニアイメージャセット
(本体<白>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m), 白
2560-W-SR コードレスリニアイメージャセット
(本体<白>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m), 白
2560-W-SK コードレスリニアイメージャセット
(本体<白>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m), 白
2560-B-SU コードレスリニアイメージャセット
(本体<黒>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m), 黒
2560-B-SR コードレスリニアイメージャセット
(本体<黒>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m), 黒
2560-B-SK コードレスリニアイメージャセット
(本体<黒>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m), 黒

■ テザープレートモデル

型番 仕様
2560T-W-SU（*1） コードレスリニアイメージャ(テザープレート付)セット
(本体<白>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m), 白
2560T-W-SR（*1） コードレスリニアイメージャ(テザープレート付)セット
(本体<白>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m), 白
2560T-W-SK（*1） コードレスリニアイメージャ(テザープレート付)セット
(本体<白>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m), 白
2560T-B-SU（*1） コードレスリニアイメージャ(テザープレート付)セット
(本体<黒>・BTベース・バッテリパック・ACアダプタ・USBケーブル1.2m), 黒
2560T-B-SR（*1） コードレスリニアイメージャ(テザープレート付)セット
(本体<黒>・BTベース・バッテリパック・ACアダプタ・RS232Cケーブル1.2m), 黒
2560T-B-SK（*1） コードレスリニアイメージャ(テザープレート付)セット
(本体<黒>・BTベース・バッテリパック・ACアダプタ・キーボードケーブル1.2m), 黒
(*1) 標準在庫品ではないため、納期に時間がかかる場合があります。

■ スキャナ本体のみ

型番 仕様
2560-W コードレスリニアイメージャ本体, 白
2560T-W（*1） コードレスリニアイメージャ本体(テザープレート付), 白
2560-B コードレスリニアイメージャ本体, 黒
2560T-B（*1） コードレスリニアイメージャ本体(テザープレート付), 黒

■ オプション

型番 仕様
RBATT-2560 バッテリパック, 3.7V/800mAh
2560CHGR バッテリチャージャ, バッテリパック&ACアダプタ付
2500STAND オートスタンド
PS5V ACアダプタ, DC5V 出力
▲ Up
ダウンロード

■ マニュアル

名称 対応モデル
ワイヤレスバーコードリーダ パラメータ設定ガイド
（1560p.pdf ）		 1560Pシリーズ
1562シリーズ
2560シリーズ		 ダウンロード
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
