MODEL 2504 エリアイメージャ

MODEL

2504シリーズ

エリアイメージャ

ベストプライス

※エリアイメージャエンジンは1年保証

ラインナップ

バーコードモデル 2500

無線式バーコードモデル 2560

無線式二次元モデル 2564

特長
仕様
型番
ダウンロード

特長

解像度：0.076mm（バーコード）、0.127mm（二次元コード）
読取速度：60 スキャン/秒

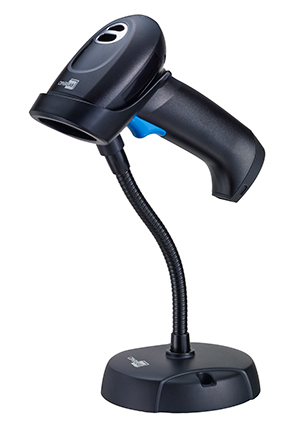

オプションのオートスタンドを使えば、ハンズフリーオペレーションにも最適
低コントラストコード読取（PCS 25％）
1.8mの落下・衝撃に耐える頑丈ボディ
IP54準拠

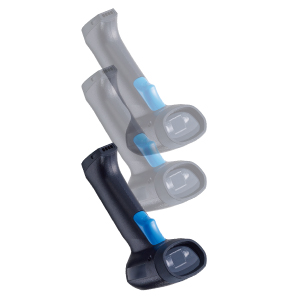

IP54、耐落下1.8mの堅牢ボディ

優れた耐久性

IP54の防塵防滴性能と堅牢性を兼ね備えたスキャナです。
1m×1000回のタンブリングテストと、1.8mの高さからコンクリート上への落下テストをクリアしておりますので、過酷な作業現場でも安心してお使い頂けます。

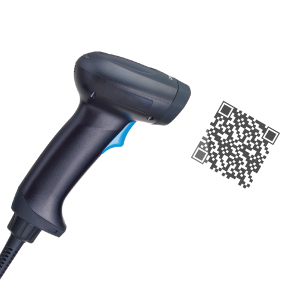

高分解能のミドルレンジスキャナ
（2504MR）

ミドルレンジスキャナ

高解像度の光学センサによって、高密度コードを読み取りできます。（バーコード：0.076mm、二次元コード：0.127mm）
ミドルレンジでの読み取りで抜群の読み取り性能を発揮します。

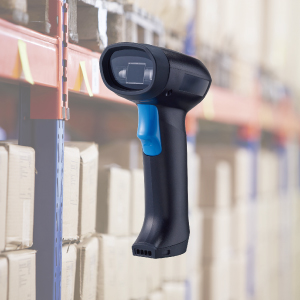

手ぶれに強い高速読み取り

高速読取

60スキャン/秒の高速読み取りで、動きの多い作業現場でも手ぶれの心配なく読み取りが可能です。

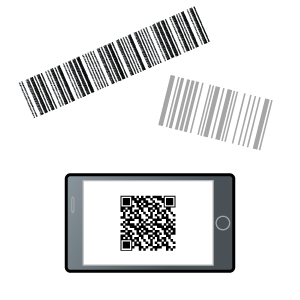

低コントラストのコード読み取り

ダメージバーコード

ダメージを受けたバーコードや低コントラストのバーコード、液晶画面上に表示されたバーコードなどをストレスなく読み取りできます。

テザープレート（天吊り用フックオプション）

テザープレートはスキャナ上部のフック用プレートオプションです。
工場などのラインで他の工具と同様に、フックで天吊りができます。

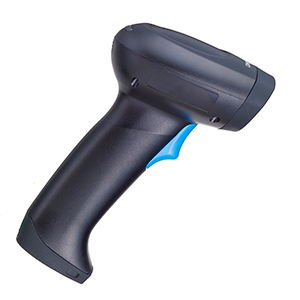

■通常モデル

通常モデル

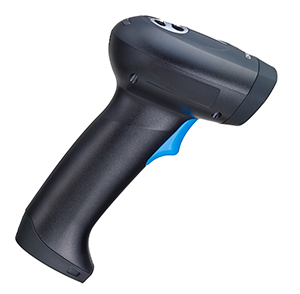

■テザープレートモデル

テザープレートモデル

▲ Up

仕様

対応バーコードシンボル

■ スタンダードレンジモデル（2504）

二次元コード: PDF417, MicroPDF417, Data Matrix, QR code, Micro QR Code, Aztec, MaxiCode, Han Xin Code
一次元コード（バーコード）: Codabar、Code 39、Code 93、Code 128、 GS1 DataBar (RSS)、Industrial 2 of 5、 Interleave 2 of 5、ISBT-128、イタリアおよびフランスファーマコード、 Matrix 2 of 5、MSI、Plessey、Telepen、 UPC/EAN/GS1-128、Code 11、その他

■ ミドルレンジモデル（2504MR）

二次元コード: PDF417, MicroPDF417, Composite, TLC-39, Datamatrix, QR code, Micro QR code, Aztec, MaxiCode, Han Xin Code Postal Codes: US PostNet, US Planet, UK Postal, Australian Postal, Japan Postal, Dutch Postal (KIX)
一次元コード（バーコード）: Codabar、Code 39、Code 93、Code 128、 GS1 DataBar (RSS)、Industrial 2 of 5、 Interleave 2 of 5、ISBT-128、イタリアファーマコード、 Matrix 2 of 5、MSI、UPC/EAN/GS1-128、Code 11、その他

読取深度参考値

■ スタンダードレンジモデル（2504）

NB	読取深度
Code 39 3 mil（0.076mm）	4 ～ 10 cm
Code 39 5mil（0.127mm）	3.5 ～ 17 cm
UPCA 13 mil（0.330mm）	4 ～ 28 cm
PDF417 5mil（0.127mm）	3.5 ～ 10.5 cm
QR コード 10 mil（0.254mm）	1.5 ～ 16.5 cm

■ ミドルレンジモデル（2504MR）

NB	読取深度
Code 128 5mil（0.127mm）	18.5 ～ 37.5 cm
PDF 417 5mil（0.127mm）	21 ～ 26.5 cm
Data Matrix 7.5ml（0.1905mm）	17 ～ 35 cm
Data Matrix 10 mil（0.254mm）	15.5 ～ 45.5 cm
UPCA 13 mil（0.330mm）	8 ～ 94 cm
Code 39 100 mil（2.54mm）	28 ～ 425 cm
Data Matrix 160 mil（4.064mm）	29.5 ～ 384 cm

■ 仕様表

項目	2504	2504MR
光学センサ	1280x800 ピクセル	1280x960 ピクセル
光源	昼白色LED (2個)
解像度	バーコード：0.076mm（3 mil）二次元コード：0.127mm（5 mil）
スキャン角度	ピッチ ± 70° スキュー ± 60°	ピッチ：± 60° スキュー：± 60°
最小PCS	25%
スキャン速度	60 スキャン/秒
周囲照度	100,000 lux以下
ハンズフリースキャン	自動検知モードとプレゼンテーションモード
プログラム可能な機能	データ編集機能、シンボロジー構成
寸法（L x W x H）	161 x 66 x 96 mm
重量(ケーブル除く)	145g	166 g
スイッチ	タクタイルスイッチ
電圧	5V±10％
消費電力（*1）	待機：55 mA 動作：400 mA	待機：16 mA 動作：270 mA
温度	動作: 0 ～ 50℃ 保管: -40～ 70℃
湿度	動作: 10 ～ 90％保管: 5 ～ 95％
耐衝撃	1.8 m の高さからコンクリート上に複数回の落下 1000回 (1 m) タンブリング試験
環境保護	IP54
静電気	±10 kV 接触放電 ±20 kV 空中放電
規格	FCC, IC,CE, RCM, BSMI, KC
規格	REACH, WEEE, ErP, Eurpoe RoHS, Taiwan RoHS, China RoHS
構成	設定アプリ：ScanMaster（ Windows® ベース）
保証	3年間（エンジンは1年）

(*1)

USB通信時

▲ Up

型番

■ スタンダードレンジエリアイメージャ 2504

型番	仕様
2504-W-SU	スタンダードレンジエリアイメージャ, 白, USBケーブル付(2mストレートタイプ)
2504-W-SR	スタンダードレンジエリアイメージャ, 白, RS232Cケーブル付(2mストレートタイプ)
2504-W-SK	スタンダードレンジエリアイメージャ, 白, キーボードケーブル付(2mストレートタイプ)
2504-B-SU	スタンダードレンジエリアイメージャ, 黒, USBケーブル付(2mストレートタイプ)
2504-B-SR	スタンダードレンジエリアイメージャ, 黒, RS232Cケーブル付(2mストレートタイプ)
2504-B-SK	スタンダードレンジエリアイメージャ, 黒, キーボードケーブル付(2mストレートタイプ)

■ スタンダードレンジエリアイメージャ 2504（テザープレートモデル）

型番	仕様
2504T-W-SU	スタンダードレンジエリアイメージャ(テザープレート付), 白, USBケーブル付(2mストレートタイプ)
2504T-W-SR	スタンダードレンジエリアイメージャ(テザープレート付), 白, RS232Cケーブル付(2mストレートタイプ)
2504T-W-SK	スタンダードレンジエリアイメージャ(テザープレート付), 白, キーボードケーブル付(2mストレートタイプ)
2504T-B-SU	スタンダードレンジエリアイメージャ(テザープレート付), 黒, USBケーブル付(2mストレートタイプ)
2504T-B-SR	スタンダードレンジエリアイメージャ(テザープレート付), 黒, RS232Cケーブル付(2mストレートタイプ)
2504T-B-SK	スタンダードレンジエリアイメージャ(テザープレート付), 黒, キーボードケーブル付(2mストレートタイプ)

■ ミドルレンジエリアイメージャ 2504MR

型番	仕様
2504MR-W-SU	ミドルレンジエリアイメージャ, 白, USBケーブル付(2mストレートタイプ)
2504MR-W-SR	ミドルレンジエリアイメージャ, 白, RS232Cケーブル付(2mストレートタイプ)
2504MR-W-SK	ミドルレンジエリアイメージャ, 白, キーボードケーブル付(2mストレートタイプ)
2504MR-B-SU	ミドルレンジエリアイメージャ, 黒, USBケーブル付(2mストレートタイプ)
2504MR-B-SR	ミドルレンジエリアイメージャ, 黒, RS232Cケーブル付(2mストレートタイプ)
2504MR-B-SK	ミドルレンジエリアイメージャ, 黒, キーボードケーブル付(2mストレートタイプ)

■ ミドルレンジエリアイメージャ 2504MR(テザープレートモデル)

型番	仕様
2504MRT-W-SU（*1）	ミドルレンジエリアイメージャ(テザープレート付), 白, USBケーブル付(2mストレートタイプ)
2504MRT-W-SR（*1）	ミドルレンジエリアイメージャ(テザープレート付), 白, RS232Cケーブル付(2mストレートタイプ)
2504MRT-W-SK（*1）	ミドルレンジエリアイメージャ(テザープレート付), 白, キーボードケーブル付(2mストレートタイプ)
2504MRT-B-SU（*1）	ミドルレンジエリアイメージャ(テザープレート付), 黒, USBケーブル付(2mストレートタイプ)
2504MRT-B-SR（*1）	ミドルレンジエリアイメージャ(テザープレート付), 黒, RS232Cケーブル付(2mストレートタイプ)
2504MRT-B-SK（*1）	ミドルレンジエリアイメージャ(テザープレート付), 黒, キーボードケーブル付(2mストレートタイプ)

(*)	標準在庫品ではないため、納期に時間がかかる場合があります。

■ オプション

型番	仕様
2500STAND	オートスタンド
PS5V	ACアダプタ, DC5V 出力

▲ Up

ダウンロード

■ マニュアル

名称	対応モデル
バーコードリーダパラメータ設定ガイド（15x4.pdf ）	2564シリーズ

名称	対応モデル
バーチャルCOMドライバ（u306.zip ：6.5MB）	1500pシリーズ

▲ Up

※	改良の為、予告無く外観・仕様を変更する場合があります。
※	各製品名・社名は該当各社の商標又は登録商標です。
