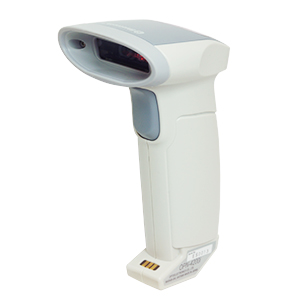

OPN-4200i Bluetooth搭載ガンスタイルリニアイメージャ
エリアイメージャモデル OPN-3200i- 特長
- 仕様
- 型番
- ダウンロード
特長
Bluetooth Class 2 SPP/HIDに対応
タブレットPC、スマートフォンなどBluetooth対応機器をベースにした運用に最適です。本体そのものをデータコレクタとして使用できます。-

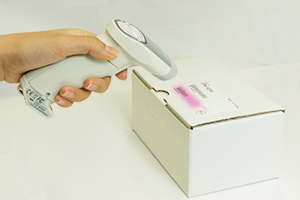

優れた読み取り性能 / LED エイミング
視認性の高い赤色LEDエイミングを使用し、読み取り位置を容易に認識できます。液晶画面に表示されたバーコードの読み取りも可能
-

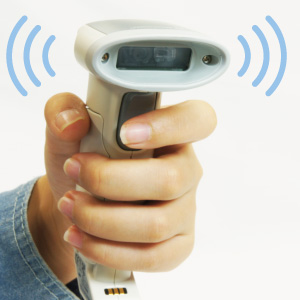

バイブレーション機能
騒音の出る工場や屋外でも作業効率アップ。音が出せない環境でも読み取りを確認することができます。従来のブザー音とLED表示も搭載。
-
ハンズフリーも対応
専用充電器 CHG-3201 により充電を行います。専用スタンド STD-0171 との併用で、充電機能付き読み取りスタンドとしても使用できます。(オートトリガ・スタンド検知設定 によるハンズフリーの作業が可能です。）
-
抗菌仕様
特殊抗菌仕様の筐体を採用。 アルコールによるふき取り清掃も可能です (読み取り窓部、ステータス LED 部を除く)。
オプション

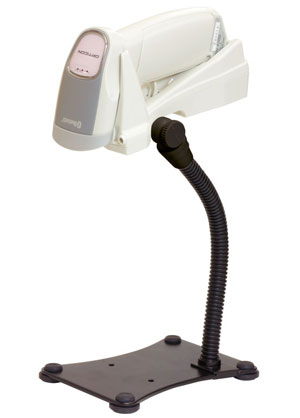

オートスタンド
| ※ | 写真はCHG-3201と組み合わせた状態です。 |

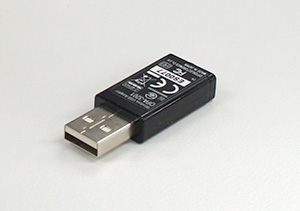

専用USBドングル(Bluetooth HID対応)
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- JAN, EAN, UPC-A, UPC-E, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 11, Code 39, Code 93, Code 128 等
読み取りフィールド参考図
寸法図
| 項目 | 仕様 | |
|---|---|---|
| CPU/メモリ | CPU : 32ビット CISC 96MHz FROM : 512KB+32KB SRAM : 96KB FROM(ストレージ) : 1MB |
|
| キーパッド | 1キー(トリガキー) | |
| 表示部 | ブザー | 音量(3 段階), 音程調整可能 |
| LED | 赤/緑2 色LEDx2, 青1 色LEDx2 | |
| 振動モータ | 強さ(3段階)、長さ(4段階)調整可能 | |
| 通信部 | 規格 | Bluetooth Version 2.1 Class 2 |
| 通信距離 | 10m | |
| プロファイル | SPP , HID | |
| 周波数 | 2402 ～ 2480 MHz | |
| 電源部 | 主電池 | リチウムイオン、3.7V , 1100 mAh (typ.) |
| 連続使用時間 | 48時間以上 | |
| 充電方法 | 専用充電器 CHG-3201 | |
| 動作 (充電) 電圧 | 5.0 ～ 6.5 V | |
| 消費電流 (充電時) | 1A未満 | |
| 光学部 | 光源 | 赤色LED |
| 読み取り方式 | CCDリニアイメージセンサ | |
| 画素数 | 1500画素 | |
| 視野角 | 水平: 約50° | |
| 読取部 | ピッチ角度 | ±50° |
| スキュー角度 | ±65° (デットゾーン ±8° は除く) | |
| チルト角度 | ±25° | |
| 湾曲面読み取り | R ≧ 15 mm (JAN-8)、R ≧ 20 mm (JAN-13) | |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 32％ 以上 | |
| 最小分解能 | 0.1 mm ( Code 39、PCS 0.9 の場合) | |
| 環境特性 | 動作温度 | 0 ～ +50℃ |
| 保存温度 | -20 ～ 60 ℃ | |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) | |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) | |
| 耐外乱光 蛍光灯 |
10,000 lx 以下 | |
| 耐外乱光 太陽光 |
100,000 lx 以下 | |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし : ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接) | |
| 耐落下強度 | 高さ150ｃｍからコンクリート床面に計30回 (6面5サイクル) 自然落下させ、異常がないこと。 | |
| 防塵・防滴 | IP42 | |
| 物理仕様 | 外形寸法 | 113 x 56 x 132 mm (WDH) |
| 質量 | 約127g (付属品を除く) | |
| 適合法令および規格 | LED安全規格 | IEC 62471:2006 リスク免除グル－プ |
| 製品安全規格 | EN60950-1:2005、IEC60950-1:2006 | |
| EMC | ・R & TTE 指令 EN 55022:2010、EN 301 489-1 V1.9.2、 EN 301 489-17 V2.1.1、EN 300 328 V1.8.1 ・FCC Part 15 Subpart C, Subpart B ClassB ・VCCI クラス B |
|
| 証明規格 | CE マーキング、工事設計認証 | |
| その他 | Bluetooth ロゴ認証、MFi ライセンス | |
| 環境負荷抑制対応 | RoHS 指令準拠 | |
型番
■ MODEL OPN-4200iシリーズ Bluetooth搭載ガンスタイルリニアイメージャ
| 型番 | 仕様 |
|---|---|
OPN-4200i-AM-V+CHG+PS |
Bluetooth搭載ガンスタイルリニアイメージャ基本セット(本体, CHG-3201充電クレードル, ACアダプタ) |
| STD-0171-WH | オートスタンド |
| OPA-3201-USB | 専用USBドングル(Bluetooth HID対応) |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
