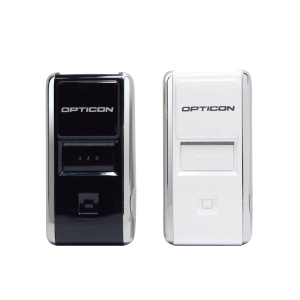

OPN-2002シリーズ Bluetooth搭載データコレクタ
OPN-3002 二次元コードモデル- 特長
- オプション
- 仕様
- 型番
- ダウンロード
特長
- 高速レーザエンジン搭載100スキャン/秒
- リチウムポリマ充電池採用
連続動作10時間以上 - 十分な防塵・防滴性能IP42
- Bluetooth Class 2 SPP/HIDに対応
OPN-2002iは、iOS MFi(RFCOMM)にも対応(専用SDK有り) - 超小型・軽量設計
62.0×32.0×17.0mm,
約28g
InfoHunter（TM） Plus for Smart Phone ！ iPhone/iPad/Androidで即業務が可能 ！
スマートフォン/タブレット専用 データ収集サポートアプリ「InfoHunter（TM）Plus」と連携すれば、機動力のある業務が遂行できます。
■ InfoHunter（TM） Plus の主な機能
- ◆最大10個の入力項目を設定できる
- ◆コード･数量･画像(カメラ)の収集が可能
- ◆マスタ参照
- ◆収集データのFTP送信
- ◆収集データのメール送信
- ◆収集データのプリンタ出力（Android）
diBar coolCradle USBハブ機能搭載 充電クレードル

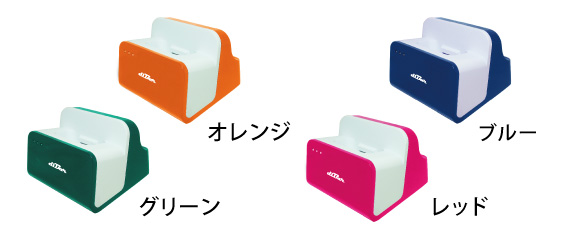

クールで個性際立つツートンカラーを採用したOPN-2002シリーズ用充電クレードル。
お客様の設置環境に合わせたカラーを提案することも可能です。
オプション

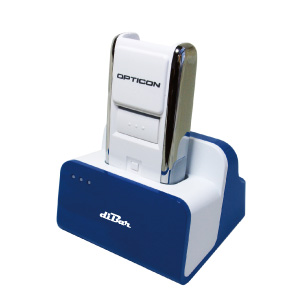

diBar coolCradle USBハブ機能搭載 充電クレードル
クールで個性際立つツートンカラーを採用したOPN-2002シリーズ用充電クレードル。
お客様の設置環境に合わせたカラーを提案することも可能です。
◆USBコネクタ

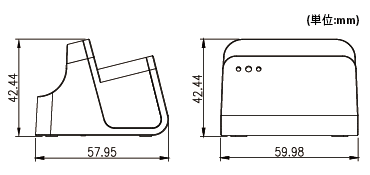

◆外形寸法
シリコン製保護カバー
| ※ | 保護カバー底面にシール付、スマートフォンに取り付けて業務が可能です。 |

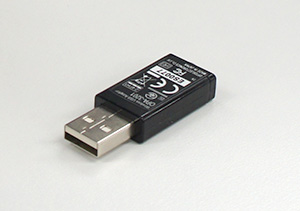

専用USBドングル(Bluetooth HID対応)
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- JAN/EAN/UPC,コード39, インターリーブド2/5, コード93,コーダバー(NW7),マトリクス2/5, インダストリアル2/5, MSI , Plessey,コード128, GS1-128, GS1 DataBar, 他

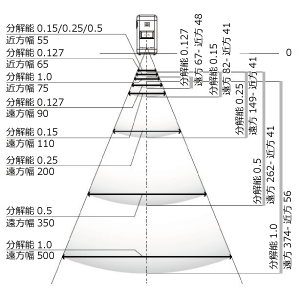

読み取りフィールド参考図

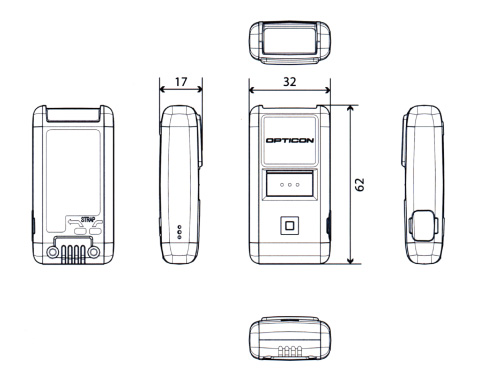

寸法図
| 項目 | 仕様 | |
|---|---|---|
| 電源 | リチウムポリマ充電池 230mAh 連続動作10 時間以上（*1）, USB 充電 | |
| CPU/ メモリ | CPU | 32bit CISC/96MHz |
| FROM | 512KB + 32KB | |
| SRAM | 96KB | |
| FROM(ストレージ) | 1MB | |
| キーパッド | 2 キー：トリガ、ファンクション | |
| スキャナ部 | 光源 | 赤色可視半導体レーザ、波長 650±10 nm、出力 1mW 以下 JIS C 6802：2011 クラス2 , IEC 60825-1 Ed.2:2007クラス2 , CDRHクラス2 |
| 走査速度 | 100±20 スキャン/秒 | |
| 湾曲読取 | R>=15mm(JAN8), R>=20mm(JAN13) | |
| PCS | 45% min. | |
| 分解能 | 0.127mm(Code39) | |
| RTC | 搭載 年月日時分秒 (月差+/-90 秒) | |
| インディケータ | ブザー | 音量（3 段階）, 音程調整可能 |
| LED | 赤/ 緑2 色LED×2, 青1 色LED×1 | |
| 無線部 | 規格 | Bluetooth Version 2.1 Class 2 |
| 通信距離 | 見通し10m (*2) | |
| プロファイル | SPP マスター/スレーブ, HID MFi(RFCOMM) : OPN-2002i のみ |
|
| 接続構成 | 1対1通信 | |
| セキュリティ | 認証, 暗号化あり | |
| USB I/F | HID, USB バーチャルCOM インターフェイス | |
| 動作温度 | 0℃ ～ +50℃ | |
| 保管温度 | -20℃ ～ +60℃ | |
| 湿度 | 20% ～ 85% 氷結･結露無し | |
| 耐外乱光 | 蛍光灯下 | 4,000 lx 以下 |
| 太陽光下 | 80,000 lx 以下 | |
| 耐落下強度 | 高さ1.2mからコンクリート床面に自然落下し、動作に異常が無いこと(6面3サイクル) | |
| 保護構造 | IP42 | |
| 耐静電気 | ±10kV(非破壊) | |
| 外形寸法 | 17.0(D) x 32.0(W) x 62.0(H)mm | |
| 重量 | 約28g | |
| 適合規格 | RoHS , VCCI クラスB , CE , FCC , TELEC (電波法) , MFiライセンス (OPN-2002iのみ) , |
|
| (*1) | 下記の条件での参考値であり、保証値ではありません。 ・Bluetooth 常時接続 ・10秒に2回ﾊﾞｰｺｰﾄﾞ読み取り |
| (*2) | 電波の特性上、周囲の電波状況･障害物･設置環境により異なります。 弊社では、事前に実機によるテストをお勧めしております。 |
型番
■ OPN-2002シリーズ Bluetooth搭載データコレクタ
| 型番 | 仕様 |
|---|---|
OPN-2002n-BLK(*1)(*2) |
Bluetooth搭載 超小型バーコードデータコレクタ, 黒, SPP/HID |
| OPN-2002i-WHT(*1)(*2) |
Bluetooth搭載 超小型バーコードデータコレクタ, 白, SPP/HID/MFi(RFCOMM) |
| CRD-2000
|
充電機能搭載10連式データ通信クレードル |
| OPN-COVER-2002 | シリコン製保護カバー , OPN-2002用 |
| OPA-3201-USB | 専用USBドングル(Bluetooth HID対応) |
| (*1) | USBケーブル,ネックストラップが付属します。 |
| (*2) | お手持ちのBluetoothデバイスと接続される場合は、必ず事前に接続確認をお客様にてお願いします。 |
■ diBar coolCradle (OPN-2002シリーズ専用 充電クレードルUSBハブ機能搭載）
| 型番 | 仕様 |
|---|---|
| DB-CLCRD-BLUE | diBar coolCradle USBハブ機能搭載シングルチャージャ, ブルー/ホワイトツートン |
| DB-CLCRD-ORANGE | diBar coolCradle USBハブ機能搭載シングルチャージャ, オレンジ/ホワイトツートン |
| DB-CLCRD-RED (案件対応) | diBar coolCradle USBハブ機能搭載シングルチャージャ, レッド/ホワイトツートン |
| DB-CLCRD-GREEN (案件対応) | diBar coolCradle USBハブ機能搭載シングルチャージャ, グリーン/ホワイトツートン |
ダウンロード
■ マニュアル
| 名称 | 対応モデル | |
|---|---|---|
| ユーザーズメニューブック (usersmenubook.pdf) |
OPL/OPR/OPI/OPNシリーズ |  |
| OPN-2002i/n OPN-3002i/n Wireless Data Collector 取扱説明書 (opn2002i.pdf) |
OPN-2002i/n,OPN-3002i/n, OPN-2102i/n,OPN-3102i/n | |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
