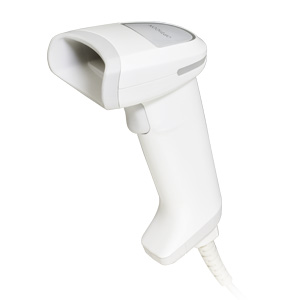

ガンタイプ二次元コードリーダ L-46X
（*）保証：ケーブル除く
バーコードモデル L-46R- 特長
- 仕様
- 型番
OCR・DPMの読み取りに標準対応した2次元バーコードリーダー
1次元・2次元コードの読取に加えOCR(OCR-フォントB)・DPMの読取も標準で対応しており、液晶画面の読取も格段に向上しました。
小売店やスーパー、医療機関など様々な業務でご利用いただけます。
- 抗菌ガンタイプ
- 多彩なインディケータ
（バイブレーション / LED / ブザー） - OCR機能付き
- USB-HIDインターフェイスで直接漢字出力
- GS1読取編集機能搭載
- ケーブル簡単脱着
- 従来機2倍以上の高速読み取り
- 液晶画面のシンボルの読み取りに対応
OCR・DPM標準搭載

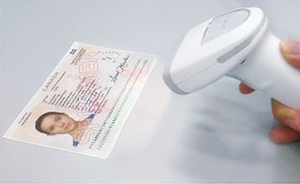

パスポートなどに印字されているOCR-Bフォントや、製品に直接2次元コードが印字されたダイレクトパーツマーキング（DPM）を標準で読み取ることが可能です。
■OCRとは
OCR（Optical Character Recognition/Reader、オーシーアール、光学的文字認識）とは、手書きや印刷された文字を、イメージスキャナやデジタルカメラによって読みとり、コンピュータが利用できるデジタルの文字コードに変換する技術です。
■DPMとは
ラベルを使用せず製品に直接マーキングする技術。ラベルが不要なため、熱や油、洗浄や化学処理にさらされる厳しい環境において、欠かすことができない技術となっている。
読み取り可能なOCR-Bフォーマット
ICAOの基づいたパスポートやビザ、旅行証明書、書籍・書籍種類と価格、免許証、マイナンバーなど様々な種類のフォーマットを標準で読み取ることが可能です。 もちろん、任意のOCR-Bフォント文字列も読み取ります。
■OCRフォントサンプル(OCR-B)

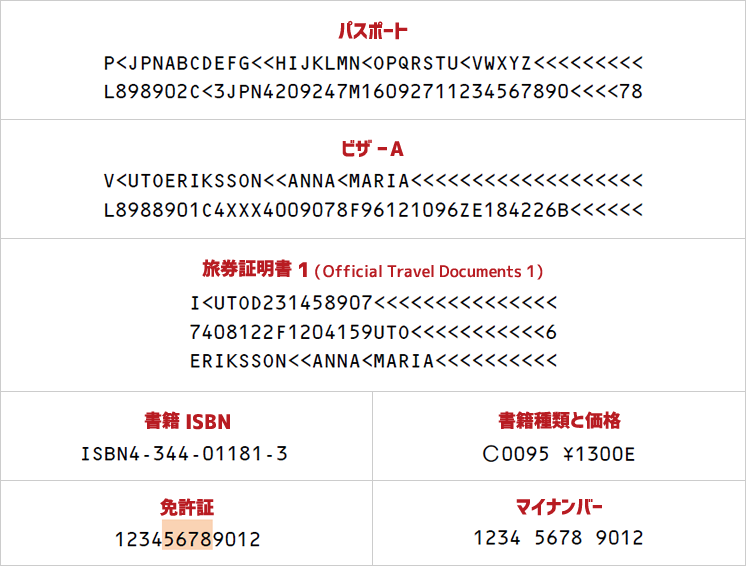

■読み取りフォーマットサンプル

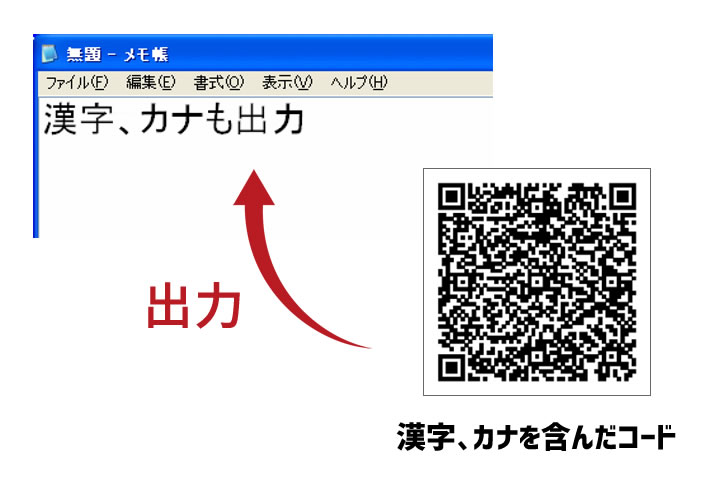

日本語QRコード対応
L-46Xはソフトウェア不要で、日本語QRコード(※)を正しく読み取ります。
（※第1水準漢字、第2水準漢字）

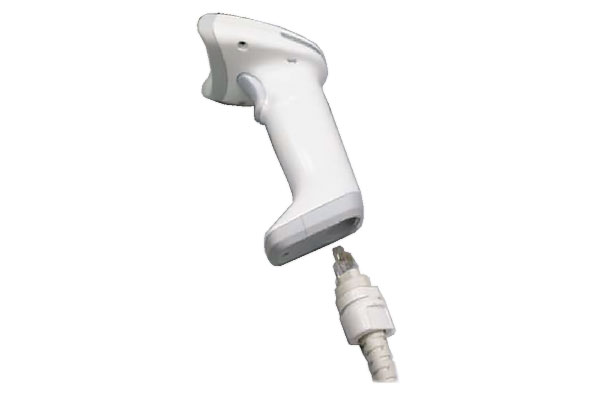

ケーブルの脱着が可能
お客様自身でケーブル脱着ができるため、ケーブル長、インターフェースの変更が簡単にできます。

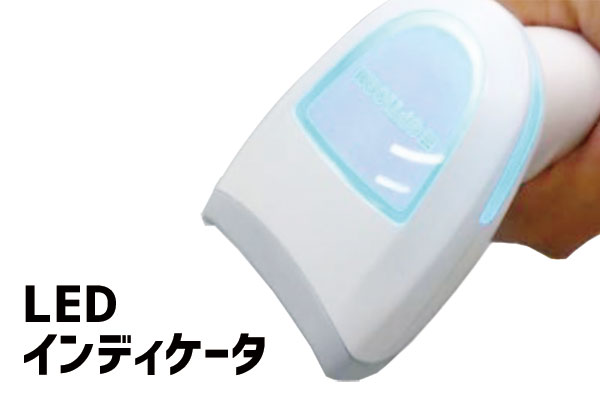

多彩なインディケータ
3種類のインディケータ（バイブレーション、LED、ブザー）を搭載しているので、様々な業務にご利用いただけます。バイブレーション機能は手の平で読み取りを認識でき、医療や生産現場でも安心してご使用いただけます。LEDインディケータは色の調整が可能です。
抗菌仕様
特殊抗菌仕様の筐体を採用し、アルコールによるふき取り清掃も可能です (読み取り窓部、ステータス LED 部を除く)。
バイブレータ搭載
バイブレーション機能は手の平で読み取りを認識でき、医療や生産現場でも安心してご使用いただけます。
オプション

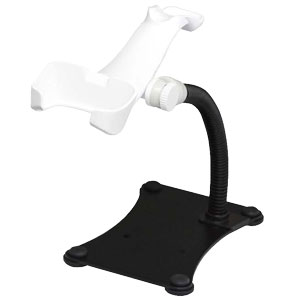

- STD-46 オートスタンド

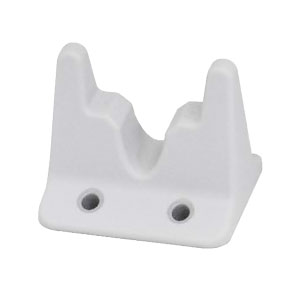

- STD-4101 スキャナホルダー
対応シンボル
- 二次元コード
- PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix（ECC 200）、MaxiCode、Aztec Code、Chinese-sensible Code
- 一次元コード（バーコード）
- JAN-13/8、EAN-13/8、EAN Add-on、UPC-A/E、UPC Add-on、Code 39、Code 128、NW-7（Codabar）、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
- OCR
- Machine Readable Travel Documents、ISBN（OCR-B）

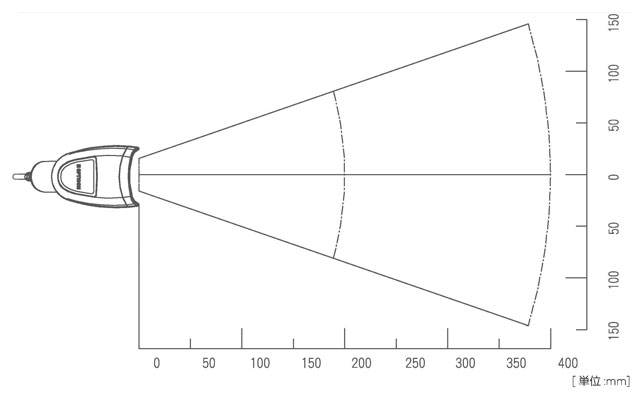

読取深度参考値
| シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) | |
|---|---|---|---|---|
| バーコード | CODE 39 | 0.127 | 15 | 85 |
| CODE 39 | 0.254 | 15 | 195 | |
| JAN | 0.33 | 10 | 250 | |
| CODE 39 | 0.5 | 30 | 390 | |
| 二次元コード | QRコード | 0.169 | 20 | 70 |
| QRコード | 0.381 | 0 | 205 | |
| ※ | 深度は周辺温度25℃でのTyp値です。 |

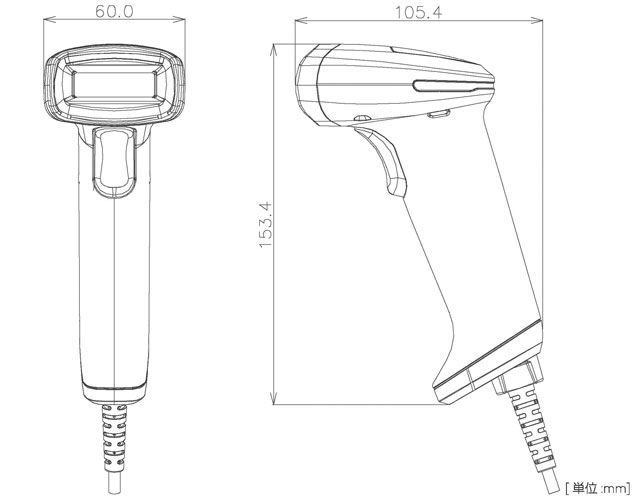

寸法図
■ 仕様表
| 項目 | 仕様 | |
|---|---|---|
| インターフェイス | USB(HID/COM),RS-232C | |
| 入力電源電圧 | 4.5～5.5V | |
| ケーブル | 2.0mストレート標準（脱着式接続済み） | |
| コネクタ | USB:USB-Aプラグ RS-232C:D-sub 9pinメス |
|
| 同梱品 | AC/DCアダプタ（RS-232Cのみ） | |
| 読取方式 | CMOSエリアセンサ（最大100fps） | |
| 読取光源 | 電球色LED | |
| エイミング | シングルライン緑色LED | |
| 読取確認 | 上面パネル/サイドバー3色LED表示、ブザー、バイブレーション | |
| 画像出力 | BMP、JPEG | |
| 最小分解能 | バーコード：0.1mm 二次元コード：0.169mm |
|
| PCS値 | 0.2以上 | |
| 傾斜読取 | ピッチ/スキュー：±65° チルト：360° |
|
| 移動体読取 | 2.54m/s （0.33mm EAN/UPC@100mm） | |
| 温度 | 動作温度 | -5～50℃ |
| 保存温度 | -30～60℃ | |
| 湿度 | 動作湿度 | 0～90％RH（非凍結、非氷結） |
| 保存湿度 | 0～90％RH（非凍結、非氷結） | |
| 周辺照度 | 太陽光：100,000lx以下 蛍光灯：10,000lx以下 |
|
| 耐落下強度 | 1.8m（コンクリート床面） 5面3サイクル自然落下、異常がないこと |
|
| 抗菌仕様 | JIS Z 2081準拠（白モデル） | |
| 保護構造 | IP42準拠 | |
| 環境負荷 | RoHS指定準拠 | |
| LED安全規格 | IEC 62471：2006リスク免除グループ | |
| EMI/RFI | VCCI/EN55032/FCC Class-B（住宅、商業および軽工業環境） | |
| 質量 | 約112g（ケーブルを除く） | |
| 外形寸法 | 105.4×60.0×153.4mm（D×W×H） | |
■ L-46X ガンタイプ二次元コードリーダ
| 型番 | 仕様 |
|---|---|
| L-46X-V-WHT-USB | ガン型2次元リーダ, OCR/DPM標準対応, USB標準2mケーブル付 |
| L-46X-V-BLK-USB | ガン型2次元リーダ(黒), OCR/DPM標準対応, USB標準2mケーブル付 |
| L-46X-V-WHT-RS232C | ガン型2次元リーダ, OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付 |
■ オプション
| 型番 | 仕様 |
|---|---|
| STD-46 | L-46用オートスタンド |
| STD-4101 | スキャナホルダー(L46/C36/3601共通) |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
