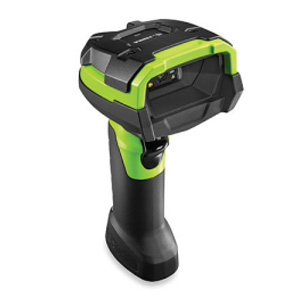

DS3608シリーズ 超堅牢2Dイメージャ
DS3608シリーズ
超堅牢2Dイメージャ
ベストプライス
※ 保証は仕様表を確認ください
Bluetoothモデル DS3678- 特長
- 仕様
- 型番
特長
超堅牢！壊れにくい頑丈設計
クラス最高の堅牢性を誇る二次元コードリーダです。
コンクリート面への2.4mからの落下に耐えるように設計されており、5,000回の転倒後も高い信頼性で動作します。
保護等級はIP65/IP67。防塵、防沫/防水にすぐれ、水の噴射や30分までの完全水没にも耐えます。
鉄粉が舞うような工場や、屋外の雨天時の作業にも影響を受けず、様々な場面で作業を遂行できます。

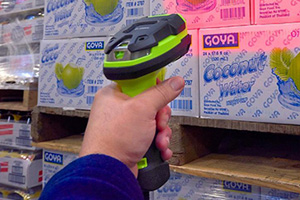

どんな状況でも読み取り
印刷されたコードでも、液晶画面に表示されたコードでも、厚みのあるシュリンクの上からでも、印刷状態が悪くても、スムーズに読み取ります。
トリガを引くのとほぼ同時にコード読み取りができます。

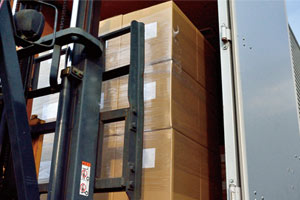

3種の読み取り感知
コードの読み取り感知はビープ音(音量設定変更可能)、LED表示、バイブレーションの3種です。
騒音環境下では振動により、読取結果を確認することもでき、環境に応じて最適な組み合わせで使用できます。
20個のバーコードを一括読み取り
トリガを一度引くだけで、設定したコードを最大20個まで一括で読み取ることができます。
読み取ったデータはフォーマット沿って転送します。
様々なコードを複数読み取らなければならない現場で、作業効率をアップさせます。
幅広い動作温度をサポート
-20℃の低温から50℃の高温まで、幅広い温度に対応して動作します。
極端な冷気、熱、湿度に耐えるように設計されているため、冷凍庫や酷暑環境など、あらゆる場所で使用できます。
ピックリストモード
読み取りたいコードをエイマーポインタで狙って読み取ります。
コードが密集している場合などに有効です。
仕様
対応バーコードシンボル
- 一次元コード（バーコード）
- Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32 (ItaDSan Pharma)
- 二次元コード
- PDF417、Micro PDF417、Composite Codes、TLC-39,Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、Chinese Sensible (Han Xin)、Postal Codes
- OCRフォント (*)
- OCR-A/B、MICR-E13B、US Currency Serial Number
| (*) | HPのみ |
デコード範囲
| シンボル/解像度 | SR 標準レンジ (近/遠) |
HP ハイパフォーマンス (近/遠) |
HD 高分解能 (近/遠) |
|---|---|---|---|
| Code 128：0.0762mm | - | - | 5.1cm / 7.6cm |
| Code 128：0.127mm | 3.3cm / 17cm | 15.2cm / 35.6cm | - |
| Code 128：0.508mm | 7.1cm / 71.1cm | 12.7cm / 114.3cm | 5.6cm / 66.6cm |
| Code 128：1.016mm | 4.4cm / 152.4cm | 7.1cm / 203.2cm | - |
| Datamatrix：0.1905mm | 4.8cm / 15.2cm | 17.8cm / 27.9cm | - |
| Datamatrix：0.254mm | 3.5cm / 21.8cm | 15.2cm / 38.1cm | 2.5cm / 22.9cm |
| PDF417：0.127mm | - | - | 5.1cm / 15.2cm |
| 項目 | SR 標準レンジ |
HD 高分解能 |
HP ハイパフォーマンス |
|
|---|---|---|---|---|
| 外形寸法 (HxWxD) | 18.5 cm×7.6 cm×13.2cm | |||
| 重量 | 305 g | 309 g | ||
| 入力電圧 | ホスト電力 | 最小 4.5～最大 5.5 VDC | ||
| 外部電源 | 最小 11.4～最大 12.6 VDC | |||
| 消費電流 | 動作時 | 340 mA (通常) | 450 mA(通常) | |
| 待機時 | 100 mA (通常) | |||
| 色 | インダストリアル グリーン | |||
| インターフェイス | USB、RS232、Keyboard Wedge | |||
| ユーザーインディケータ | ダイレクトデコードインジケータ、LED、ビープ、振動 | |||
| 照明 | 660mm ハイパーレッドLED x1 | 暖白色 LED x2 | ||
| イメージャの読み取り範囲 | 水平 | 42° | 31° | |
| 垂直 | 28° | 23° | ||
| 画像センサ | 1,280x800 pixel | 1,280x960 pixel | ||
| 最小印刷コントラスト | 最小反射差 15% | |||
| スキュー/ピッチ/ロール | スキュー：±60° | |||
| ピッチ：±60° | ||||
| ロール：±360° | ||||
| 温度 | 動作 | -30℃～ 50℃ | ||
| 保管 | -40℃～ 70℃ | |||
| 湿度 | 5% ～ 95% (結露なきこと) | |||
| 耐落下衝撃性能 | 2.4 m からコンクリート面への複数回の落下 | |||
| 耐転倒衝撃性能 | 1 m で 5,000 回の転倒 | |||
| 保護等級 | IP65およびIP67 | |||
| 静電気放電 | 大気放電 | ±25 KV | ||
| 直接放電 | ±10 KV | |||
| 間接放電 | ±10 KV | |||
| 周囲照度（HD/HP） | 0 ～ 10,037 ルクス （フットキャンドル）/ 0 ～ 108,000 ルクス (直射日光) | |||
| 規格 | 動作環境 | RoHS EN 50581:2012 | ||
| 電気的安全性 | EU 安全規格：EN 60950-1:2006 + A11:2009 +A1:2010 + A12:2011 + AC 2011 + A2:2013 国際安全規格：IEC 60950-1:2005 + A1:2009 +A2:2013 米国/カナダ安全規格：UL 60950-1、第 2 版、CAN/CSA-C22.2 No. 60950-1-07 |
|||
| LED安全性 | 国際 LED 安全規格：IEC 62471:2006 (Ed.1.0)、EN 62471:2008 (LED) | |||
| レーザー安全性 (HD/HP) |
国際 LED 安全規格：UL、VDE、CU recognized laser component | |||
| EMI/RFI | IT 放射：EN 55022:2010/AC: 2011 (Class B) IT 耐性：EN 55024:2010 重工業：EN 61000-6-2:2005/AC:2005 高調波電流放射：EN 61000-3-2:2006 + A1:2009 + A2:2009 (Class B) 電圧変動およびフリッカ：EN 61000-3-3:2013 医療用電気機器：EN 60601-1-2:2007/AC:2010、IEC 60601-1-2:2007 (修正版) 無線周波数装置：47 CFR Part 15, Subpart B,Class B デジタル機器：ICES-003 Issue 5, Class B |
|||
| 保証 | 3年間（本体） | |||
型番
■ DS3608シリーズ 超堅牢2Dイメージャ
| 型番 | 仕様 |
|---|---|
DS3608ER-RSR |
超堅牢2Dイメージャ(DS3608-ER20003VZWW), ロングレンジ, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付 |
| DS3608ER-USBR |
超堅牢2Dイメージャ(DS3608-ER20003VZWW), ロングレンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付 |
| DS3608ER-USBR-PWRS |
超堅牢2Dイメージャ(DS3608-ER20003VZWW), ロングレンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付 |
| DS3608SR-RSR |
超堅牢2Dイメージャ(DS3608-SR00003VZWW), 標準レンジ, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付 |
| DS3608SR-USBR |
超堅牢2Dイメージャ(DS3608-SR00003VZWW), 標準レンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付 |
| DS3608SR-USBR-PWRS |
超堅牢2Dイメージャ(DS3608-SR00003VZWW), 標準レンジ, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付 |
| DS3608HD-RSR |
超堅牢2Dイメージャ(DS3608-HD20003VZWW), 高分解能, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付 |
| DS3608HD-USBR |
超堅牢2Dイメージャ(DS3608-HD20003VZWW), 高分解能, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付 |
| DS3608HD-USBR-PWRS |
超堅牢2Dイメージャ(DS3608-HD20003VZWW), 高分解能, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付 |
| DS3608HP-RSR |
超堅牢2Dイメージャ(DS3608-HP20003VZWW), ハイパフォーマンス, バイブ搭載, RS232Cインターフェイスケーブル 2.1mストレート, ACアダプタ付属 取説CD付 |
| DS3608HP-USBR |
超堅牢2Dイメージャ(DS3608-HP20003VZWW), ハイパフォーマンス, バイブ搭載, USBインターフェイスケーブル 2.1mストレート 取説CD付 |
| DS3608HP-USBR-PWRS |
超堅牢2Dイメージャ(DS3608-HP20003VZWW), ハイパフォーマンス, バイブ搭載, USBインターフェイスケーブル 2.1mストレート(要12V電源), ACアダプタ付属 取説CD付 |
| STND-AS0036-07 | インテリスタンド(黒) |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
