diBar cubeQR 超小型固定式エリアイメージャ

cubeQR 超小型固定式エリアイメージャ
diBar製品リスト
diBar
cubeQR
超小型
固定式エリアイメージャ
カタログ DL
ベストプライス
二次元バーコードスキャンバーコードスキャンHID POS対応

ラインナップ

 ハンディモデル slimQR

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

  • 液晶画面上のコードを読み取り

    タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。
  • HID POS対応

  • データフォーマット編集機能

    読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。

  • GS1-128対応

    GS1-128規格の医療用バーコードにも対応。オプションの応用機能を搭載すると、識別子（AI）を検出して出力データの編集が可能です。

  • 超小型軽量モデル

    一般的な二次元コードスキャナーと比べてとても小さくなりました。

    スペースもコストの一部です。
    cubeQRは省スペースなスキャナーなので、スぺースのコスト削減にも効果的。

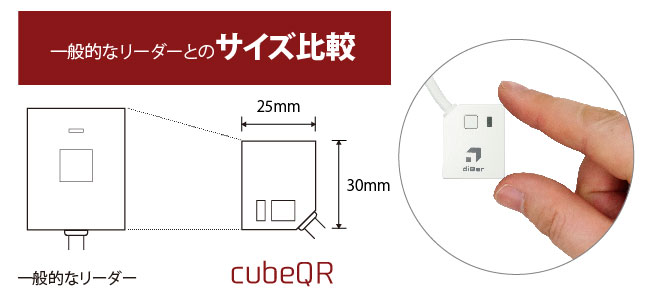

２次元スキャナーがつまめるサイズに

いろいろなシーンで活用

キオスク端末に組み込み、ゲートに組み込む、医療機械に組み込み

SW-AD1-DB2D 応用機能（オプション）

応用機能を追加すると、通常のスキャナーではできないワンランク上の業務ができます。

  • 漢字送信機能
    USB キーボード(HID)/ キーボードインターフェイス経由で直接アプリケーションに漢字やカナを入力することができます。
    （マイナンバーQRのUTF-8 変換にも対応）
  • データ照合機能
    読み取ったデータを1 対1 照合して、結果を出力する機能です。
  • GS1編集機能
    GS1-128 やGS1 DataBar の識別子(AI) を検出して、4パターンのフォーマットでデータを送信できます。
  • GS1フォーマットチェッカ機能
    GS1-128 やGS1 DataBar の識別子(AI) やAIデータが正しいフォーマットでエンコードされているかをチェックします。
▲ Up
仕様

対応バーコードシンボル

二次元コード（QRコード）
PDF417, microPDF417, Aztec, Data Matrix, QR,日本郵便コード(カスタマバーコード)
一次元コード（バーコード）
UPC/EAN/JAN, コード39, コード32, コーダバー(NW7), コード128, GS1-128,
インターリーブド2/5, インダストリアル2/5, マトリクス2/5, MSI/Plessey, GS1 DataBar

読取深度参考値

コードシンボル 近距離読取 遠距離読取 読取深度
コード39(0.127mm) 61mm 130mm 69mm
コード39(0.508mm) 60mm 380mm 320mm
UPC100%(0.33mm) 55mm 280mm 225mm
PDF417(0.17mm) 60mm 125mm 65mm
Data Matrix(0.254mm) 60mm 130mm 70mm
QRコード(0.508mm) 50mm 230mm 180mm
(*) 上記の値は、下記の条件下で測定した参考値(実力値)であり、保証値ではありません。コード品質や周囲照度など運用環境により異なるため、実運用環境にて、事前に最適な読み取り距離を検証するようお願いします。
  • ・リーダの読取ウィンドウからの距離
  • ・周囲照度 535lux, 室温 23℃
  • ・高品質な規準コードを使用

■仕様表

項目 仕様
インターフェイス USB(HID, COM), RS232C
照明LED 白色LED
エイマーLED 赤色LED
センサー CMOS 640x480ピクセル
移動読取 100cm/秒迄(UPC100%, 最適なフォーカス位置にて)
フレームレート 30フレーム/秒
視野角度 チルト ±180°, ピッチ±45°, スキュー±45°
読取深度 50～250mm(NB=0.4mm)
PCS 30% min.
最大バーコードサイズ 110mm
分解能(*) 1Dコード: 0.1mm, 2Dコード: 0.127mm
読取窓幅 25mm
耐静電気 気中 8KV, 直接 4KV
耐落下衝撃 コンクリート面に1.2mの高さから自然落下後、動作に支障なし
周囲照度 0～100,000lux
供給電圧 DC5%V ±5%
消費電流 動作時 300mA以下
スタンバイ時 25mA
温度 動作温度 -10～40℃
保管温度 -40～60℃
湿度 95% 氷結・結露無し(@40℃)
外形寸法 W25xL30xD20mm
重量 約8g(ケーブル含まない)
ケーブル長 USBケーブル 約1.5m
RS232Cケーブル 約2.0m
MTBF 70,000時間(2次元エンジン部)
適合規格 FCC, CE Class B, VCCI
(*) 弊社基準テストチャートによる実力値であり、保証値ではありません。
コード品質や周囲照度など運用環境に影響されます。
▲ Up
型番

■ cubeQR 超小型固定式 エリアイメージャ

型番 仕様
cubeQR-USB(*1) エリアイメージャ, USBインターフェイス(HID/COM/HID-POS), 1.5m
cubeQR-microUSB エリアイメージャ, microUSBインターフェイス(HID/COM/HID-POS), 1.5m
cubeQR-RS エリアイメージャ, RS232Cインターフェイス, 2mストレート, ACアダプタ別売
cubeQR-RS-TG (*2) エリアイメージャ, RS232Cインターフェイス(PIN1-トリガ信号有り), 2mストレート, ACアダプタ別売

■ オプション

型番 仕様
SW-AD1-DB2D 漢字送信/GS1編集/GS1フォーマットチェッカ/照合機能追加オプション
(slimQR/cubeQR本体と同時発注が必須
PS5V ACアダプタ, DC5V 出力
(*1) USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。
WINDOWS 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
(*2) Dsub9コネクタの1番ピンに外部トリガ信号が割り付けられた特殊モデルです。
PCなどに接続する場合、外部トリガ信号(PIN1)を引き出す中継ケーブル制作が必要になります。
直接接続することはできませんので、ご注意ください。
外部トリガ信号が必要ない場合は、通常モデル cubeQR-RS をご利用ください。
▲ Up
ダウンロード

■ マニュアル

名称 対応モデル
二次元コードリーダ ユーザーズガイド
（dibar2d.pdf）		 slimQR
cubeQR		 ダウンロード

■ ドライバ

名称 対応モデル
バーチャルCOM（USB-COM）ドライバ
（HSM USB Serial Driver Version 3.5.9.zip）		 slimQR
cubeQR		 ダウンロード
OPOSドライバ
（db2dopos.zip）		 slimQR
cubeQR		 ダウンロード

■ ユーティリティ

名称 対応モデル
画像キャプチャユティリティ
（diBar2d_win.zip）		 slimQR
cubeQR		 ダウンロード
▲ Up
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
